Transkranielle Doppler-Sonografie

Die transkranielle Doppler-Sonografie ist ein Verfahren, welches am Patientenbett angewandt werden kann um die Blutflussgeschwindigkeit in den zerebralen Arterien zu messen. Durch Verwendung von niedrigen Frequenzen (~ 2 MHz) kann mit dem Ultraschall der knochen temporal durchdrungen werden, da der Knochen an dieser Stelle im Regelfall sehr dünn ausgeprägt ist1. Das Verfahren eignet sich besonders für die Messung der Blutflussgeschwindigkeit in den großen Hirngefäßen wie der Arteria cerebri anterior, Arteria cerebri media, Arteria cerebri posterior, Arteria carotis interna und der Arteria basilaris.

Anwendug der transkraniellen Dopplersonografie in der Neurochirurgie

In der Neurochirurgie findet das Verfahren insbesondere bei Patienten mit einer Subarachnoidalblutungen Anwendung und wird hier zur frühzeitigen Diagnostik von Vasospasmen verwendet.

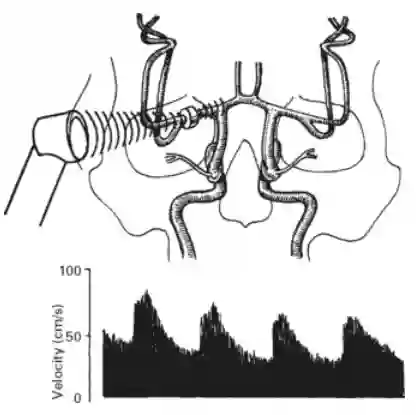

Schematische Darstellung einer transkraniellen Dopplersonografie
Schematische Abbildung einer transkraniellen Dopplersonografie. Abbildung adaptiert aus Neurology and neurosurgery illustrated e-book. Elsevier Health Sciences, 2010

Schallfenster

Das M1, A1 und C1 Segment kann über einen transtemporalen Ultraschall gemessen werden.

Transkranieller Doppler Normwerte

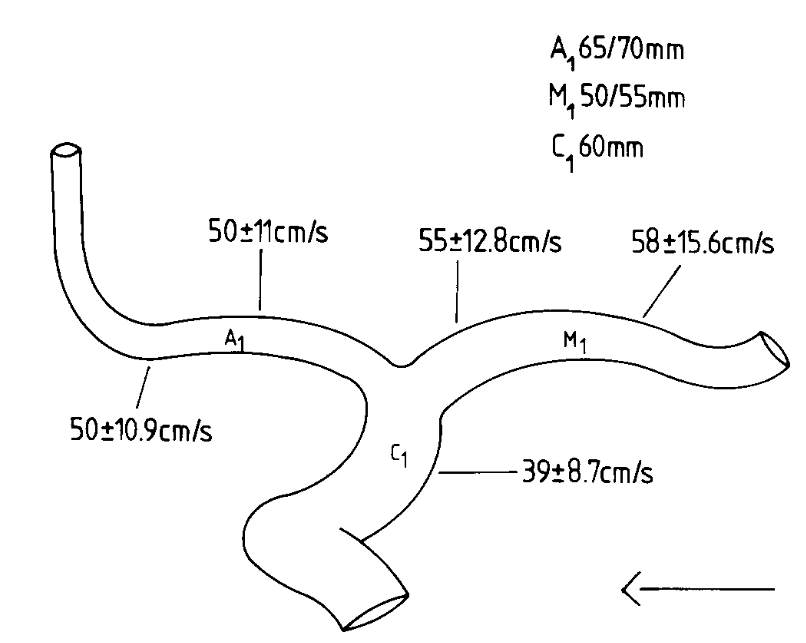

Schematische Darstellung der durchschnittlichen Schalltiefe und durchschnittlich Flusswerte für das A1, M1 und C1 Segment über das transtemporale Schallfenster. Abbildung adaptiert von Ringelstein et al. 1990.

Normwerte

Normwerte der durchschnittlichen Flussgeschwindigkeiten (cm/s) für das mittlere, anteriore, posteriore, basiläres und vertebrales Stromgebiet. Tabelle adaptiert von Ringelstein et al.2:

Alter MCA (M1) ACA (A1) PCA (P1) BA VA
10-29 70 ± 16,4 61 ± 14,7 55 ± 9,0 46 ± 11 45 ± 9,8
30-49 57 ± 11,2 48 ± 7,1 42 ± 8,9 38 ± 8,6 35 ± 8,2
50-59 51 ± 9,7 46 ± 9,4 39 ± 9,9 32 ± 7,0 37 ± 10
60-70 41 ± 7,0 38 ± 5,6 36 ± 7,9 32 ± 6,7 35 ± 7,0
Schalltiefe (mm) 50-55 65-70 60-65 85-90 60-65

Referenzen


  1. Lindsay, Kenneth W., Ian Bone, and Geraint Fuller. Neurology and neurosurgery illustrated e-book. Elsevier Health Sciences, 2010.

  2. Ringelstein, E. Bernd, et al. "Transcranial Doppler sonography: anatomical landmarks and normal velocity values." Ultrasound in medicine & biology 16.8 (1990): 745-761.
